真空ガス置換型グローブBOX

初めに、各分析システムの前処理として、従来よりグローブボックスが幅広く各分野で使用されております。

空気中では、不安定な物質、不純物除去、微量酸素濃度の一定以下の濃度管理などが困難なため、グローブボックスが更に重要となり、しかも高度な分析や詳細な手作業が要求されて参ります。
当社は、従来の製品をさらに改良し、機能、性能UPを計ると共に、簡単な操作でご使用可能な標準品を2タイプご用意しております。

特長

  • 装置本体部および真空配管、ガス配管系は全てSUS304~SUS316L
  • 本体と予備室は独立して、真空排気とガス置換が可能。
  • 真空ガス置換により、雰囲気ガスの完全置換が可能。
  • 雰囲気の置換に要するガスが少なくてすみ経済的です。
  • 各装置、分析系のラインに直接配管できる。(他の装置類との接続は、JIS100AおよびICF152フランジのいずれかの標準ポートにて可能)
  • トランスファーロッド(オプション仕様)の接続により装置内の試料の移動も可能。(標準ポート付)
  • 本体内部に各電流導入、水冷導入も可能。(標準ポート付)
  • デジタル真空計により、圧力が前面パネルで見られます。(標準付属)
  • LN2コールドトラップの接続により、放出物質の吸着もでき、R.Pの保護にもなります。(オプション)
  • ターボ分子ポンプの接続もでき、高度な真空排気も可能。(オプション)
  • 自動型はスタートボタン1つで、自動運転ができます。
  • 微量酸素分析計の接続により0~1、1~10ppm O2の濃度が管理できます。(各レンジ切換式)…(オプション)

オプション

専用架台(キャスター、レベルアジャスター付)SUS-304製〈角形パイプ〉
O2(0~1、0~5、0~10ppm O2測定可〈レンジ切換〉
※分解能:0.01ppm±1デジェット
ターボ分子ポンプ、排気系、真空ロータリーポンプ
コールドトラップ
自動リークバルブ(R.P用)
ピラニ真空計(パネルタイプ)
ポンプ用真空配管及びフレキシブルチューブ

配管図面

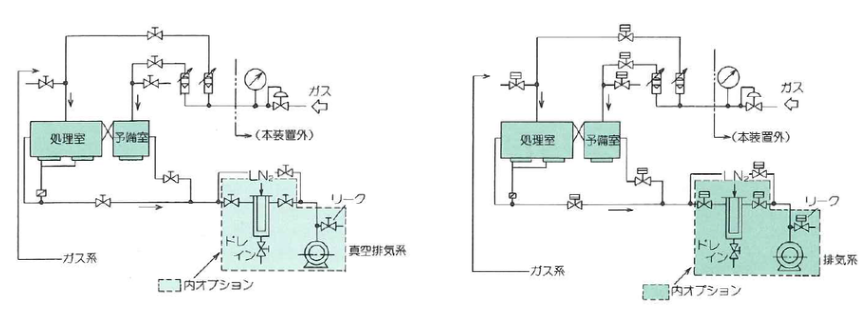

配管フローシート 手動型(例)             配管フローシート 自動型 (例)

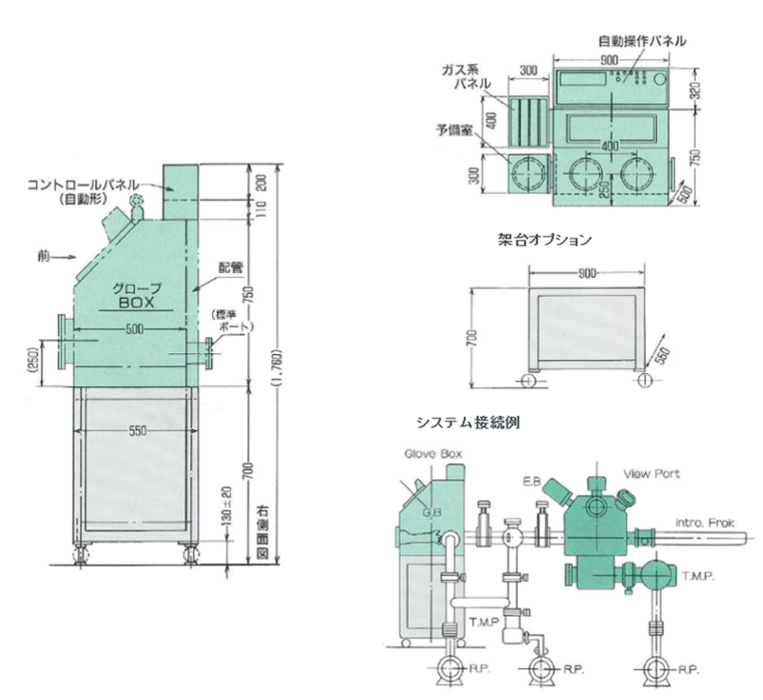

標準外形寸法図 (例)

標準仕様

  手動形 自動形
外形寸法 本体  900×500×700H   手動形と同一
外形寸法 予備室 300×300×300   手動形と同一
真空度 本体 13.3pa(1×10×1Torr) 手動形と同一
真空度 予備室 6.65pa(5×10-2Torr) 手動形と同一
材質 本体
予備室
SUS-304 手動形と同一
内容積 本体
予備室
約350ℓ
約27ℓ
手動形と同一
観察窓 本体 250×700
(硬質アクリル)
手動形と同一
試料導入 有効径 250φ 手動形と同一
蛍光灯 証明用 20W1本 手動形と同一
真空計 丸形連成形 70φ LED式デジタル表示
2ポイント表示(オートチューニングモードタイプ)
真空計 形成 +1~-760mmHg 形式 0~-790mmHg

標準仕様付属品

  手動形 自動形
バルブ真空系 手動式ハンドル形 エアー圧力駆動形
バルブガス系 手動式ハンドル形 エアー圧力駆動形
RP自動リーク弁 なし AC-100V.AC-200V(いずれかオプション)
ガス系.流量計 一系統 Ar~N2ガス 真空用ニードルバルブ付 形式 3~30ℓ/min
外部試料移動用ポート JIS-100A(盲フランジ付)本体後部 1ヶ所
予備ボックス用取り付けポート JIS-200A(盲フランジ付)本体側面 1ヶ所
(各導入口)外部接続用ポート NW-25付.NW-40付(盲フランジ付)側面.後面.各1
安全弁 配管型手動調整式 配管型 設定式
圧力センサー なし 電子式 設定型
真空センサー なし 電子式 設定型
グローブ 耐溶剤形(バイトン系)  1組
コンセント AC-100V15A  2連接地形
計装ユニット(自動システム用) なし 本体上面側面取付式
